袋式除尘器气动阀内部结构详解(原创)

发布日期:2019-11-04 10:20浏览次数:

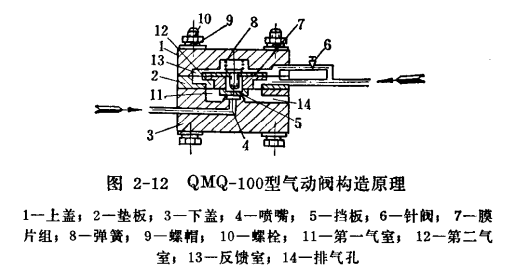

  气动阀:QMQ-100型气动阀,是气动脉冲收尘器的一种控制元件,它用来打开脉冲阀的喷吹口和控制喷吹时间(脉冲宽度)。它的构造如图2-12.

  气动阀的第一气室11--端通脉冲阀的背压室,另一端通排气孔14。第二气室12接入由气动分配器或双输出脉冲源传来的信号。反馈室13从第二气室12接入反馈回路并有针阀加以调节。

  在无信号时,各气室的压力均相等,借弹簧8的压力,压迫膜片组7,使挡板5紧盖喷嘴4。当信号传来时,第二气室突然增压,使膜片组感受向上的压力,从而压缩弹簧顶起膜片组,随之挡板离开排气喷嘴,脉冲阀背压室开始排气、泄压,这时在第一气室也产生一定的压力, 加强抬起膜片组的力量。 与此同时, 由第二气室经反馈回路通过针阀6

  向反馈室充气, 使反馈室压力增加, 对膜片组产生向下的作用力。 此力与弹簧压力的合力超过第二气室和第一气室产生的向上作用力时,膜片组随着向下移动, 挡板盖住喷嘴, 脉冲阀背压室的排气随即停止, 而脉冲阀的喷吹口即被关闭,这样就完成了一次喷吹。 调节针阀的开度可控制反馈室的充气时间, 因此气动阀不仅可作为排气开关, 而且具有调节喷吹时间的作用。
气动阀
