水泥厂布袋收尘器构造和工作原理


来源:admin 点击:次  发布时间:2019-12-22 10:35


布袋收尘器构造和工作原理

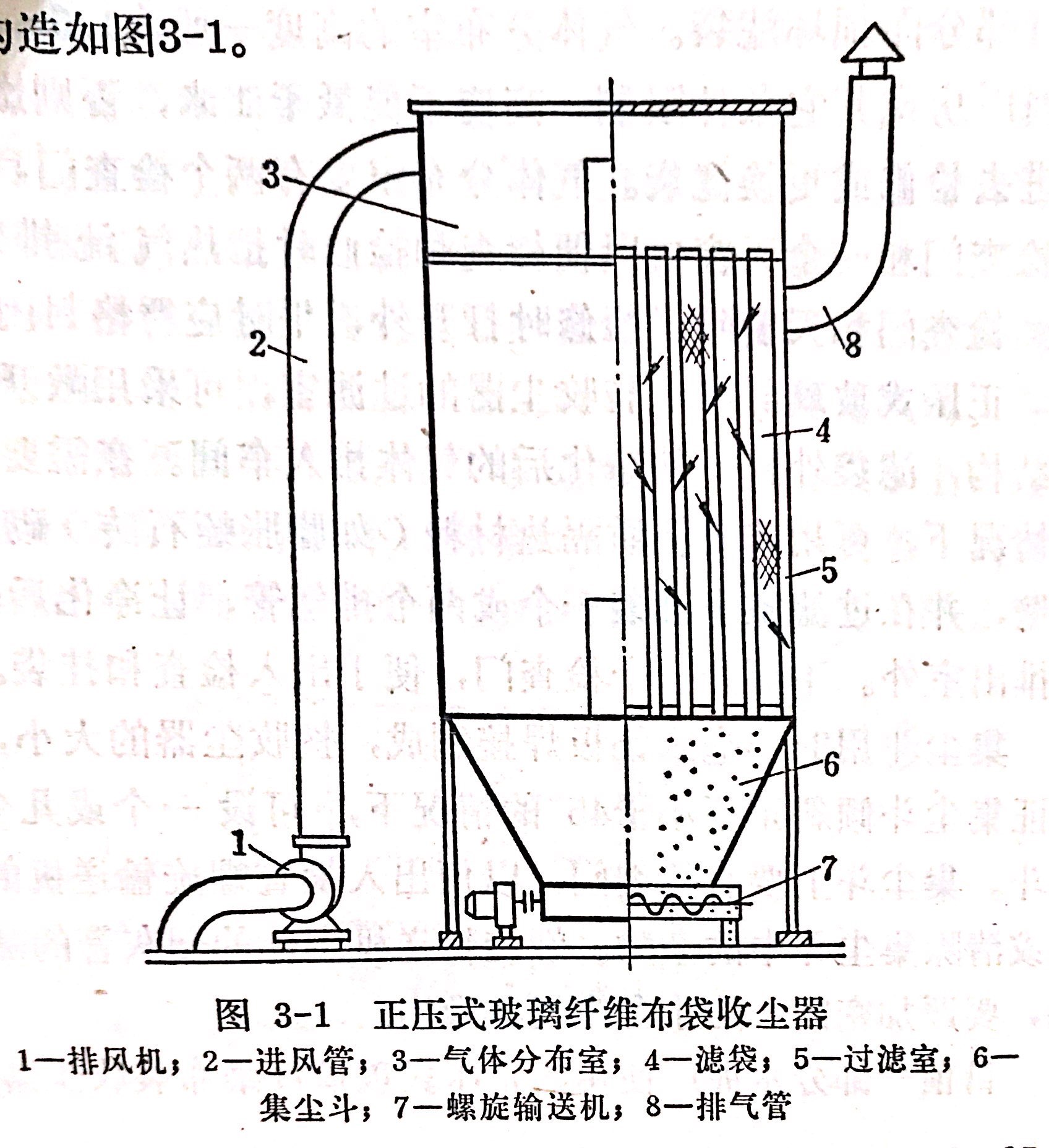

正压式玻璃纤维布袋收尘器是由气体分布室、过滤室、滤袋、集尘斗、进风管、排气管及螺旋输送机等部分组成。它的构造如图3-1。
水泥厂布袋收尘器

含尘气体被排风机1吸入,经过进风管2压入气体分布室3,再进入过滤室5的各滤袋4,经过滤后的净化气体,通过排气管8排出或散在车间里。吸附在滤袋内壁的粉尘落入集尘斗6,再由螺旋输送机7送走。因含尘气体由排风机吹送进入收尘器,滤袋呈正压状态,所以叫做正压式玻璃纤维布袋收尘器。同时因气体流向与粉尘降落方向一致,又被称为正压顺流式玻璃布袋收尘器

这种收尘器,可根据通风量和厂房条件确定其外形尺寸。气体分布室用3~4毫米铁板焊接制成,亦可用砖或轻质隔热材料等砌成。通入气体分布室的进风管从侧面偏上方接入,也可从顶部接入,但要注意避免含尘气体直接冲刷滤袋上口部分而损坏滤袋。气体分布室的高度一般为1.5~2米如因厂房或其它条件限制,高度不能低于1米,否则影响工人进去检修或更换滤袋。气体分布室要有两个检查门,或一个检查门和一个天窗,以便检查和检修时把热气流排出室外。检查门和天窗除了检修时打开外,平时应严格封闭。

正压式玻璃纤维布袋收尘器的过滤室,可采用敞开的棚架结构,滤袋外露,使净化后的气体排入车间。在需要保温的情况下,可用砖或轻质隔热材料(如膨胀蛭石砖)砌成保温壁,并在过滤室上部装一个或两个排气管,让净化后的气体排出室外。下部开一个检查门,便于出入检查和挂袋。

集尘斗用3~5毫米钢板焊接制成,按收尘器的大小,在保证集尘斗倾斜角不小于45°的情况下,可设一个或几个集尘斗。集尘斗上要有检查门,以便出入检查螺旋输送机的故障或清除集尘斗中的杂物。螺旋输送机端部的回灰管的翻板阀,要严加密闭,防止含尘气体逸出。

目前一部分水泥厂使用的正压式玻璃纤维布袋收尘器的主要技术性能如表3-1所列。
水泥厂布袋收尘器
