除尘滤袋和除尘滤袋悬挂装置介绍


来源:admin 点击:次  发布时间:2019-12-30 09:38


滤袋和滤袋悬挂装置

目前在收尘器上使用的玻璃纤维布袋大部分是采用中碱玻璃纤维圆筒布裁剪缝制的。圆筒的直径一般为210毫米和230毫米,也有少数用其它直径的圆筒布。

由于玻璃纤维布是一种脆性织物,怕折怕磨,加工时必须注意避免损伤。在裁剪玻璃纤维圆筒布时,应按尺寸划线压平裁开。

袋子上口缝接200毫米长的白帆布,下口缝接120毫米长的白帆布。白帆布与玻璃纤维圆筒布连接处用锦纶线扎2~4道。为了防止玻璃纤维布滑动走样,在缝眼处涂上一层硝基清漆或稀粘胶。为了防止滤袋脱落,在帆布端头卷边缝合一根直径4毫米的线绳。滤袋的长度一般选择4~6米。
除尘布袋

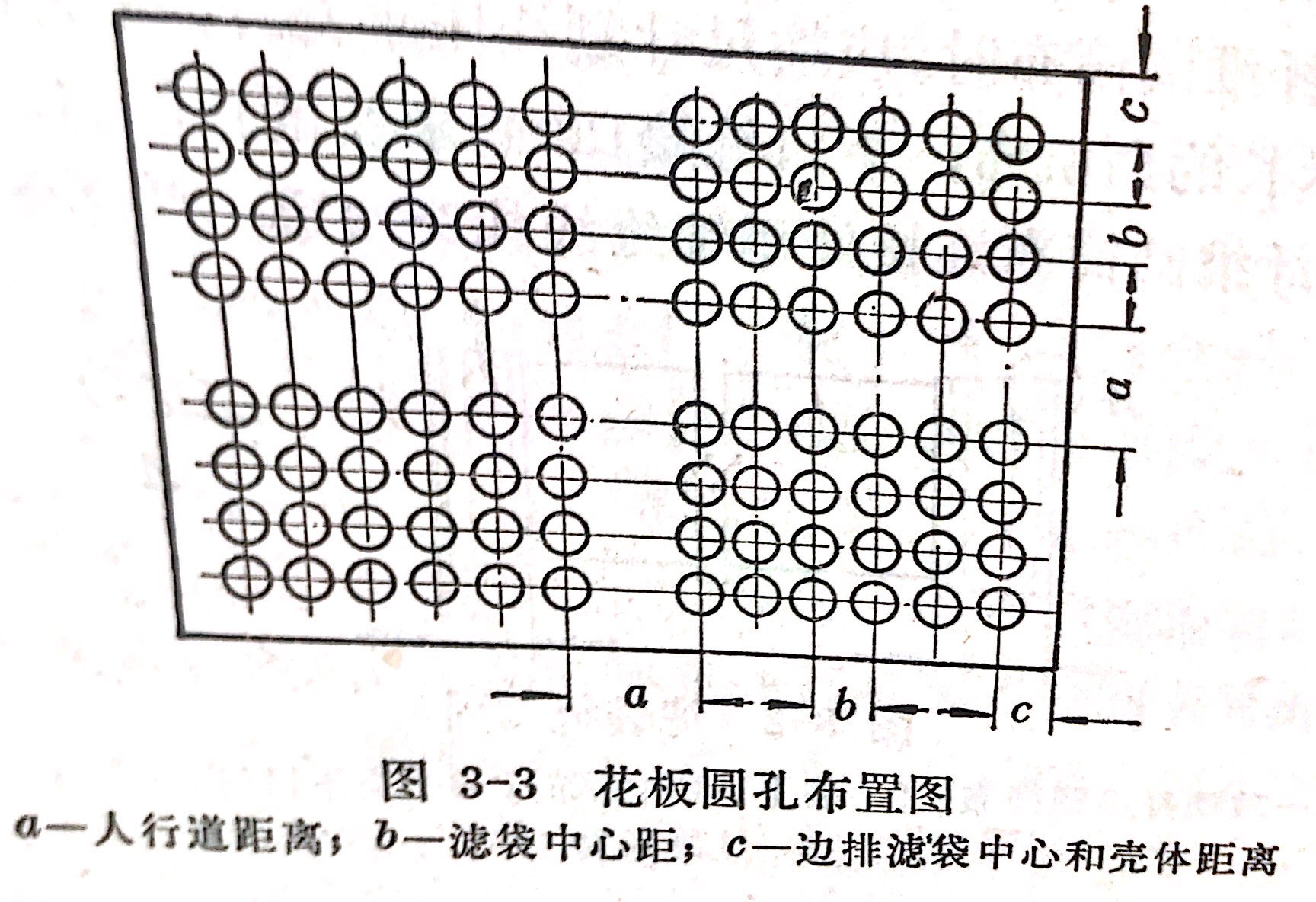

滤袋的悬挂装置主要是过滤室上下方的圆孔花板。这种花板用5~8毫米厚的钢板按照滤袋的排列挖孔焊制而成(图3-3)。
除尘布袋

每个圆孔的大小与滤袋直径一样。圆孔上部焊接挂袋圈。挂袋圈是用1~1.5毫米厚的钢板焊制的。高50毫米,外径应与滤袋直径一样。圈的上部压出5毫米高的一道凸缘,或焊上直径5毫米的圆钢(图3-4),以便绑扎滤袋。

花板圆孔的布置必须留有400毫米左右的人行道,便于人工清灰、检修和更换滤袋。滤袋的中心距,直径为230毫米时,可采取280~300毫米;直径为210毫米时,可采取250~280毫米。安装上下花板时,要注意使圆孔中心线垂直对正,上下距离要相等,防止滤袋歪斜和长短不一。

在悬挂滤袋时,先将滤袋下口用铁丝绑扎在下花板的挂袋圈上,然后在上面将滤袋放正拉紧,从上花板的挂袋圈内穿过,翻过袋口绑扎在挂袋圈上,如图3-4。
除尘布袋
